１ 引言
建筑通風領域使用雙速通風機非常普遍，一般風機的高速用于排煙，低速用于通風，也有為了不同時間區段的需要分別使用高低速都用于通風功能的。我國1998年以前只有 YD系列的雙速電機，1998年正式有了國家YDT系列電機標準，由于YDT系列電機是根據流體機械的運行特性專門設計的通風機專用雙速電機，因而比YD系列電機作為雙速通風機的動力源在節能方面有非常大的節能優勢。但是因?yàn)閅D系列電機進入我國通風機制造市場的時間早于 YDT系列電機，而且如將通風機從使用YD系列電機轉換到Y(jié)DT系列電機的話，相關的配電柜設計和相關的消防控制電路就都要有所改動，再有就是用戶對節電的認識比較淡薄，導致在我國用于建筑的雙速通風機尚有約60%仍在采用YD系列的雙速電機，由于在建筑市場并行使用兩種不同特性的雙速通風機，就經常出現電路的錯接現象，導致電機燒毀和影響工程建設速度的問題經常發生，實際上從節能角度出發，YDT系列電機作為雙速通風機的動力源更科學、更合理、更節能。
2 電機的節能分析

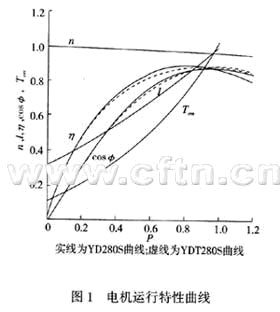

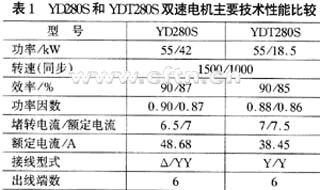

YD系列和YDT系列化電機從機械制造角度來講在工藝上并沒有什么難度差別，在機座號方面也完全相同，為了進行有針對性的節能比較，筆者同時選取了高速功率完全相同的YD280S機座號和YDT280S機座號電機進行比較，從表1看出，兩種電機的機座號、高速功率、轉速和出線端數完全相同，額定負載的功率因數，效率和堵轉電流和額定電流之比也極其接近，但兩種電機的高速和低速功率的匹配設計和對應的額定低速功率電流卻有非常明顯的差距。YDT280S的低速額定功率配比只是高速額定功率配置的33.64%，但YD280S的低速額定功率配比卻是高速額定功率配置的76.36%，另外兩種電機的接線型式也完全不同。業內人士都應該清楚，并且從圖1看出，一般電機的負載特性之一是當負載率為1左右時，功率因數cosφ最高，隨著負載率的降低，功率因數cosφ明顯下降，無功損失必然加大；電機的負載特性之二是當負載率為0.8左右時，電機效率曲線達到峰值，機械效率最高，此點右邊，雖負載率從0.8增至1，但電機效率曲線卻稍有下降，所以，電機額定效率并不是電機的最高效率。負載率從0.8至0.65電機效率曲線也是稍有下降，下降的程度和負載率從0.8至1時電機效率曲線下降的相近，負載率小于0.65時曲線下降的陡度加大，機械效率降低得比較明顯。因此，機械設計中在選定電機這個環節，基本都是按負載率0.8來確定電機的配置。這樣，既可保證電機的負載有一定裕度，不至過載，又可保證電機的工作點處于較高的機械效率，以利節能。

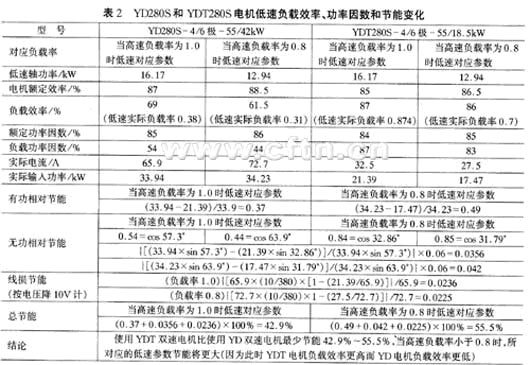

上述影響電機運行效率的基本因素都與負載狀況有關，因此，對于合理確定電機的負載率來選擇通風機的電機配置對節能意義是很大的，但恰恰相反的是YDT系列電機用于通風機由于其高低速的功率配置造成的結果是低速的負載率很低，效率必然很差，從表2看出，當YD280S電機低速運行時，負載率就只有30%多點。
根據上述已被實踐所證明的理論，從節能角度出發，分別分析相同的通風機分別使用YD280機座號和YDT280機座號電機的節能情況，當通風機在高速運轉時電機負載率為0.8和1.0時分別計算其結果不可能有很大差距。問題在于雙速通風機高速運轉時間是很少的，絕大部分時間是低速運行，因而，實現雙速通風機的節能與否的關鍵是看低速運行的節能情況，對于雙速通風機來說，不同的雙速電機的低速負載率是研究衡量區別兩種電機節能問題的核心。當通風機葉輪直徑和氣體密度相同時，根據通風機相似性能換算公式：軸功率P=Pˊ(n/nˊ)3 ，為計算方便，將YD280機座號和YDT280機座號電機（在其極數為6/4極時）高低速度之比大約定為1：0.665，當YD或YDT雙速電機高速負載率為1.0時，高速功率為55kW，低速功率對應為P=55×(n/nˊ)3＝ 16.17kW；當電機高速負載率為0.8時，低速功率對應為P=55×0.8×(n/nˊ)3＝12.94 kW, 顯然YDT280S電機的低速額定功率與高速額定功率配比55/18.5 kW對于流體機械是合理的，而YD280S電機的低速額定功率與高速額定功率配比55/42 kW中低速額定功率顯然比通風機低速實際負載需求超出太多，由于在流體機械中YD280S電機的高速YD280S電機的低速額定功率與高速額定功率配比55/42 kW對于流體機械不只是大馬拉小車的表面形式問題，重要的是由于這種現象使得電機的功率因數和機械效率變得極差,不可避免地造成電能源有功功率和無功功率的浪費。計算結果見表2。從表中看出，YD280S電機低速負載時的機械效率與YDT280相差約20%，功率因數下降得就更多，平均約35%。在電機低速負載率0.8時，YD280S電機比YDT280電機的輸入功率大約1倍。
3 電機的節能計算
從節能角度來講，電機的節能計算應該分成3部分進行，有功節能計算、無功節能計算及線損節能計算，3部分的總合才是總節能。根據表2，進行雙速通風機分別使用YD系列和YDT系列化電機的節能計算。
４ 結論
通過以上對雙速通風機分別使用YD系列和YDT系列化電機的節能分析和計算非常清楚地看出，雙速通風機使用YDT系列化電機比YD系列電機節能42.9%～55.5%。國內建筑領域使用雙速通風機是很常見的，如按雙速通風機占0.5%的使用比例數，平均低速功率按5.5 kW計算，國內目前運行的通風機為3800多萬臺，每天按8計，年節能就可達31億kW，價值21億元人民幣，對于使用雙速通風機的用戶，其專業知識可能欠缺，但是，雙速通風機的生產商和設計者都是應該清楚的。遺憾的是至今仍有相當多的生產商和設計者仍在選用YD系列電機驅動雙速通風機，在我國電能非常短缺的今天，希望引起相關方面重視，為發展節約型社會，在可能的一切范圍內減少能源浪費，為創造良好的循環經濟做出努力。
